焊接鋼管的規格以以及壁厚_焊接鋼管的規格以以及壁厚標準

大家好，今天我想和大家探究一下“焊接鋼管的規格以以及壁厚”的應用場景。為了讓大家更好地理解這個問題，我將相關資料進行了分類，現在就讓一起來探究吧。

文章目錄列表:

1.焊接鋼管的標準壁厚是怎樣的？
2.焊接鋼管壁的厚度對照表是什么？
3.GB/T焊接鋼管尺寸以以及單位長度重量中外徑20管壁厚是多少？
4.國標鋼管的標準壁厚是多少

焊接鋼管的標準壁厚是怎樣的？

DN（公稱通徑）250一般是行業所說的273，焊接鋼管（螺旋鋼管）厚度一般在6-8mm之間較為常見。

擴展資料：

國標焊接鋼管執行的標準為國標，主要的標準有GB/T3091-1993（低壓流體輸送用鍍鋅焊接鋼管），GB/T9711-2008，一般低壓流體輸送，用螺旋縫埋弧焊鋼管SY5037-2000。

作液體輸送用：給水、排水。作氣體輸送用：煤氣、蒸氣、液化石油氣。作結構用：作打樁管、作橋梁；碼頭、道路、建筑結構用管等。

國標焊接鋼管主要使用的材質Q235A，Q235B、Q235C、20#、Q345（16Mn）、L245(B)、L290（X42）、L320（X46）、L360（X52）、L390(X56)、L415(X60)、L450(X65)、L485(X70)、L555(X80)。

國標焊接鋼管焊縫的不同可以分為螺旋國標焊接鋼管和直縫國標國標焊接鋼管。

國標焊接鋼管

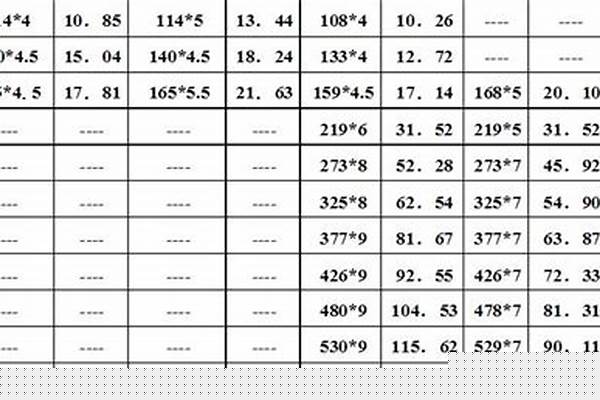

焊接鋼管壁的厚度對照表是什么？

DN400的壁厚GB/T 21835-2008《焊接鋼管尺寸以以及單位長度重量 》的規定，DN400的壁厚有：2.6、2.8、2.9、3.1、3.2、3.4、3.6、3.8、4.0、4.37、4.5、4.78、5.0、5.16、5.4、5.56、5.6、6.02、6.3、6.35、7.0、7.92、8.0、8.74、8.8、9.53、10.0、10.31、11.0、11.91、12.5、12.7、14.2、15.05、16.0、16.66、17.5、19.05、20.0、20.62、22.2、23.83、25.0、26.19、28.0、28.58、30.0。

公稱直徑DN代表公稱直徑。管子的直徑可分為外徑、內徑、公稱直徑。如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100mm的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

GB/T焊接鋼管尺寸以以及單位長度重量中外徑20管壁厚是多少？

國標焊管以以及鍍鋅管規格重量表(按GB/T3091—2001標準執行)\0d\\0d\規格外徑mm壁厚mm最小壁厚mm焊管（6米定尺）鍍鋅管(6米定尺） \0d\米重kg根重kg米重kg根重kg \0d\公稱內徑英寸 \0d\DN151/221.32.82.451.287.681.3578.14 \0d\DN203/426.92.82.451.669.961.7610.56 \0d\DN25133.73.22.82.4114.462.55415.32 \0d\DN321.2542.43.53.063.3620.163.5621.36 \0d\DN401.548.33.53.063.8723.224.1024.60 \0d\DN50260.33.83.3255.2931.745.60733.64 \0d\DN652.576.14.03.57.1142.667.53645.21 \0d\DN80388.94.0 8.3850.288.8853.28 \0d\DN1004114.34.0 10.8865.2811.5369.18 \0d\DN12551404.5 15.0490.2415.94298.65 \0d\DN1506168.34.5 18.18109.0819.27115.62 \0d\DN2008219.1 6.0\0d\（焊管）\0d\ 31.53189.18 \0d\DN2008219.1 6.5\0d\（熱鍍鋅） 36.12216.72 \0d\\0d\鍍鋅鋼管常用規格\0d\公稱口徑外徑壁厚鍍鋅管壁黑鐵管增加的重量系數\0d\MMMMMM普通鋼管加厚鋼管\0d\610.021.0641.059\0d\813.52.751.0561.046\0d\1017.03.501.0561.046\0d\1521.33.151.0471.039\0d\2026.83.401.0461.039\0d\2533.54.251.0391.032\0d\3242.35.151.0391.032\0d\4048.04.001.0361.030\0d\5060.05.001.0361.028\0d\6575.55.251.0341.028\0d\8088.54.251.0321.027\0d\100114.07.001.0321.026\0d\125140.07.501.0281.023\0d\150165.07.501.0281.023\0d\說明：W=C*[0.02466*(D-S)*S] \0d\ W--鍍鋅管每米重量：kg/m\0d\ C--鍍鋅管比黑鐵管增加的重量系數\0d\ D--黑鐵管的外徑\0d\ S--黑鐵管的壁厚\0d\\0d\W=0.02466*S*(公稱外徑-S)\0d\鍍鋅鋼管每米重量=0.02466壁厚（外徑-壁厚）X1.06\0d\鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3\0d\\0d\鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 尺寸單位取米（M）,則計算的重量結果為公斤（Kg） \0d\鋼的密度為： 7.85g/cm3 \0d\鋼材理論重量計算 \0d\鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為： \0d\W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000 \0d\各種鋼材理論重量計算公式如下： \0d\名稱（單位） \0d\計算公式 符號使用性能 計算舉例 \0d\圓鋼 盤條（kg/m） \0d\W= 0.006165 ×d×d \0d\d = 直徑mm \0d\直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \0d\螺紋鋼（kg/m） \0d\W= 0.00617 ×d×d \0d\d= 斷面直徑mm \0d\斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \0d\方鋼（kg/m） \0d\W= 0.00785 ×a ×a \0d\a= 邊寬mm \0d\邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \0d\扁鋼 \0d\（kg/m） \0d\W= 0.00785 ×b ×d \0d\b= 邊寬mm \0d\d= 厚mm \0d\邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \0d\六角鋼 \0d\（kg/m） \0d\W= 0.006798 ×s×s \0d\s= 對邊距離mm \0d\對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg \0d\八角鋼 \0d\（kg/m） \0d\W= 0.0065 ×s ×s \0d\s= 對邊距離mm \0d\對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \0d\等邊角鋼 \0d\（kg/m） \0d\= 0.00785 ×[d （2b _ d ）+0.215 （R2 _ 2r 2 ）] \0d\b= 邊寬 \0d\d= 邊厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.15kg \0d\不等邊角鋼 \0d\（kg/m） \0d\W= 0.00785 ×[d （B+b _ d ）+0.215 （R2 _ 2 r 2 ）] \0d\B= 長邊寬 \0d\b= 短邊寬 \0d\d= 邊厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.46kg\0d\槽鋼 \0d\（kg/m） \0d\W=0.00785 ×[hd+2t （b _ d ）+0.349 （R2 _ r 2 ）] \0d\h= 高 \0d\b= 腿長 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 _ 5 ）+0.349 ×（82_4 2 ）]=8.04kg \0d\工字鋼（kg/m） \0d\W= 0.00785 ×[hd+2t （b _ d ）+0.615 （R2 _ r 2 ）] \0d\h= 高 \0d\b= 腿長 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 _10 ）+0.615 ×（102 _5 2 ）]=42.03kg \0d\鋼板（kg/m2） \0d\W= 7.85 ×d \0d\d= 厚 \0d\厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \0d\鋼管（包括無縫鋼管以以及焊接鋼管（kg/m） \0d\W= 0.02466 ×S （D _ S ） \0d\D= 外徑 \0d\S= 壁厚 \0d\外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 _4 ）=5.52kg

國標鋼管的標準壁厚是多少

GB/T焊接鋼管尺寸以以及單位長度重量中外徑20管壁厚是：

GB/T14976 輸送流體用不銹鋼無縫鋼管 D21*2.5 1.14Kg/m

GB12771 輸送流體用不銹鋼焊接鋼管 D21*2.5 1.14Kg/m

GB/T8163 輸送流體用無縫鋼管（20號剛） D21*2.5 1.14Kg/m

GB/T3091 低壓流體輸送用焊接鋼管（Q235B) D21.3*2.8 1.28Kg/m

GB/T3091 低壓流體輸送用鍍鋅焊接鋼管（Q235B) D21.3*2.8 1.34Kg/m

焊接國家標準：

TSG Z6002-2010《特種設備焊接操作人員考核細則》、GB/T985.1-2008《氣焊、焊條電弧焊、氣體保護焊和高能束焊的推薦坡口》、GB/T985.2-2008《埋弧焊的推薦坡口》、NB/T47014-2011《承壓設備焊接工藝評定》、NB/T47015-2011《壓力容器焊接規程》、NB/T47016-2011《承壓設備產品焊接試件的力學性能檢驗》

國標50mm鋼管壁厚是3mm。

國標焊接鋼bai管執行的標準為國標，主要的標準有GB/T3091-1993（低壓流體輸送用鍍鋅焊接鋼管），GB/T9711-2008，一般低壓流體輸送，用螺旋縫埋弧焊鋼管SY5037-2000。

國標焊接鋼管主要使用的材質Q235A，Q235B、Q235C、20#、Q345（16Mn）、L245(B)、L290（X42）、L320（X46）、L360（X52）、L390(X56)、L415(X60)、L450(X65)、L485(X70)、L555(X80)。

擴展資料：

鋼管具有空心截面，其長度遠大于直徑或周長的鋼材。按截面形狀分為圓形、方形、矩形和異形鋼管;按材質分為碳素結構鋼鋼管、低合金結構鋼鋼管、合金鋼鋼管和復合鋼管;按用途分為輸送管道用、工程結構用、熱工設備用、石油化工工業用、機械制造用、地質鉆探用、高壓設備用鋼管等;按生產工藝分為無縫鋼管和焊接鋼管，其中無縫鋼管又分熱軋和冷軋(拔)兩種，焊接鋼管又分直縫焊接鋼管和螺旋縫焊接鋼管。

鋼管不僅用于輸送流體和粉狀固體、交換熱能、制造機械零件和容器，它還是一種經濟鋼材。用鋼管制造建筑結構網架、支柱和機械支架，可以減 輕重量，節省金屬20～40%，而且可實現工廠化機械化施工。用鋼管制造公路橋梁不但可節省鋼材、簡化施工，而且可大大減少涂保護層的面積，節約投資和維護費用。

百度百科-鋼管

好了，今天關于“焊接鋼管的規格以以及壁厚”的話題就講到這里了。希望大家能夠通過我的講解對“焊接鋼管的規格以以及壁厚”有更全面、深入的了解，并且能夠在今后的學習中更好地運用所學知識。
