焊接鋼管有20號(hào)鋼的嗎_焊接鋼管有20號(hào)鋼的嗎有毒嗎

文章來源：http://www.aizhuangyi.com 發(fā)布時(shí)間：2024-04-22 13:14:20 瀏覽次數(shù)：21

焊接鋼管有20號(hào)鋼的嗎_焊接鋼管有20號(hào)鋼的嗎有毒嗎

我非常愿意為大家解答關(guān)于焊接鋼管有20號(hào)鋼的嗎的問題。這個(gè)問題包含了一些復(fù)雜而有趣的問題，我將盡力給出簡明扼要的答案，并提供進(jìn)一步的閱讀材料供大家深入研究。

文章目錄列表:

1.q235和20號(hào)鋼焊條電弧焊
2.20號(hào)鋼用什么焊條焊接
3.20#的鋼材和304材質(zhì)的鋼管焊接用哪種焊條最合適
4.20號(hào)鋼和Q235的區(qū)別

q235和20號(hào)鋼焊條電弧焊

Q235；20號(hào)鋼都屬于低碳結(jié)構(gòu)鋼。

非重要結(jié)構(gòu)可以用

牌號(hào)：J422（型號(hào)：E4303）鈦鈣型（酸性）低碳結(jié)構(gòu)鋼焊條焊接。交流焊機(jī)；直流正接；直流反接極性都可以。

重要結(jié)構(gòu)；焊縫韌性，抗裂性要求較高的部件結(jié)構(gòu)；可以使用

牌號(hào)：J426

（型號(hào)：E4316）低氫鉀型（堿性）低碳結(jié)構(gòu)鋼焊條。交流焊機(jī)；直流反接極性都可以。該焊條含有穩(wěn)弧劑。

重要結(jié)構(gòu)以以及壓力容器等工件，也可以用

牌號(hào)：J427（型號(hào)：E4315）低氫鈉型低碳結(jié)構(gòu)鋼焊條焊接。采用直流反接極性。

焊接電流焊條直徑不同，焊縫位置不同，參照焊條包裝盒使用說明。

20號(hào)鋼用什么焊條焊接

說一下材質(zhì)的區(qū)別

20號(hào)鋼是“優(yōu)質(zhì)碳素鋼”，它保證材料的物理性能和化學(xué)成分。?

Q235是普通碳素鋼，它保證材料的物理性能，化學(xué)成分的范圍比較寬。

20#鋼比Q235A和Q235B的雜質(zhì)少一些,但是含碳量高了大約0.07%左右,相比較而言Q235C會(huì)稍好.20號(hào)含碳量為：0.17%到0.24%

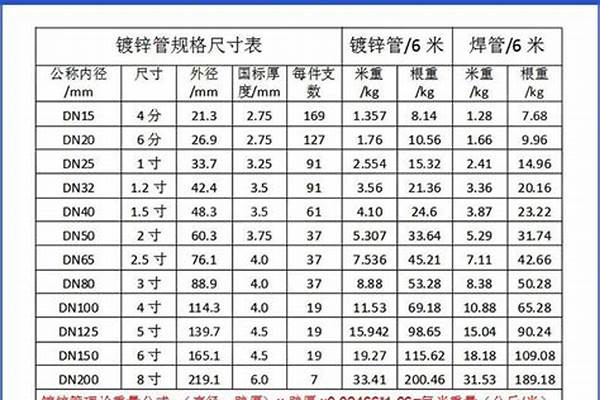

其次無縫管與焊管的區(qū)別

1.外觀上，無縫鋼管和焊接鋼管區(qū)別在焊管內(nèi)壁有焊筋，而無縫的沒有。

2.無縫管壓力更高，焊管一般在10個(gè)左右MPa，現(xiàn)在焊管有做無縫化處理的。

3.無縫鋼管是在軋制中一次成型的。焊接鋼管需要卷制后焊接而成，一般有螺旋焊和直焊。性能無縫管要好一些，當(dāng)然價(jià)也高一些。

鋼管是一種中空的長條鋼材，大量用作輸送流體的管道，如石油、天燃?xì)?、水、煤氣、蒸氣等，在搞彎、抗扭?qiáng)度相重量較輕，所以也廣泛用于制造機(jī)械零件和工程結(jié)構(gòu)。也常用作生產(chǎn)各種常規(guī)武器、槍管、炮彈等。

鋼管的分類：鋼管分無縫鋼管和焊接鋼管（有縫管）兩大類。按斷面形狀又可分為圓管和異形管，經(jīng)常使用的是圓形鋼管，但也有一些方形、矩形、半圓形、六角形、等邊三角形、八角形等異形鋼管。

承受流體壓力的鋼管都要進(jìn)行液壓試驗(yàn)來檢驗(yàn)其耐壓能力和質(zhì)量，在規(guī)定的壓力下不發(fā)生泄漏、浸濕或膨脹為合格，有些鋼管還要標(biāo)準(zhǔn)或需方要求進(jìn)行卷邊試驗(yàn)、擴(kuò)口試驗(yàn)、壓扁試驗(yàn)等。

無縫鋼管：無縫鋼管是用鋼錠或?qū)嵭墓芘鹘?jīng)穿孔制成毛管，然后經(jīng)熱軋、冷軋或冷撥制成。無縫鋼管的規(guī)格用外徑*壁厚毫米數(shù)表示。無縫鋼管分熱軋和冷軋（撥）無縫鋼管兩類。

熱軋無縫鋼管分一般鋼管，低、中壓鍋爐鋼管，高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、地質(zhì)鋼管和其它鋼管等。

冷軋（撥）無縫鋼管除分一般鋼管、低中壓鍋爐鋼管、高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、其它鋼管外，還包括碳素薄壁鋼管、合金薄壁鋼管、不銹薄壁鋼管、異型鋼管。

熱軋無縫管外徑一般大于32mm，壁厚2.5-75mm，冷軋無縫鋼管處徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

一般用無縫鋼管是用10、20、30、35、45等優(yōu)質(zhì)碳結(jié)鋼16Mn、5MnV等低合金結(jié)構(gòu)鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結(jié)鋼熱軋或冷軋制成的。10、20等低碳鋼制造的無縫管經(jīng)常用于流體輸送管道。45、40Cr等中碳鋼制成的無縫管用來制造機(jī)械零件，如汽車、拖拉機(jī)的受力零件。一般用無縫鋼管要保證強(qiáng)度和壓扁試驗(yàn)。熱軋鋼管以熱軋狀態(tài)或熱處理狀態(tài)交貨；冷軋以熱以熱處理狀態(tài)交貨。 低中壓鍋爐用無縫鋼管：用于制造各種低中壓鍋爐、過熱蒸汽管、沸水管、水冷壁管以以及機(jī)車鍋爐用過熱蒸汽管、大煙管、小煙管和拱磚管等。

用優(yōu)質(zhì)碳素結(jié)構(gòu)鋼熱軋或冷軋（撥）無縫鋼管。主要用10、20號(hào)鋼制造，除保證化學(xué)成分和機(jī)械性能外要做水壓試驗(yàn)，卷邊、擴(kuò)口、壓扁等試驗(yàn)。熱軋以熱軋狀態(tài)交貨、冷軋（撥）以熱處理狀態(tài)交貨。

高壓鍋爐鋼管：主要用來制造高壓以以及其壓力的蒸汽鍋爐管道等用的優(yōu)質(zhì)碳素結(jié)構(gòu)鋼、合金結(jié)構(gòu)鋼和不銹耐熱鋼無縫鋼管、這些鍋爐管經(jīng)處于高溫和高壓下工作、管子在高溫?zé)煔夂退羝淖饔孟逻€會(huì)發(fā)生氧化和腐蝕，要求鋼管有高的持久強(qiáng)度、高的抗氧化性能，并具有良好的組織穩(wěn)定性，采用鋼號(hào)有：優(yōu)質(zhì)碳素結(jié)構(gòu)鋼鋼號(hào)有20G、20MnG、25MnG；合金結(jié)構(gòu)鋼鋼號(hào)15MoG、20MoG、12CrMoG、15CrMoG、12Cr2MoG、12CrMoVG、12Cr3MoVSiTiB等；有銹耐熱鋼常用1Cr18Ni9、1Cr18Ni11Nb高壓鍋爐管除保證化學(xué)成分和機(jī)械性能外，要逐根做水壓試驗(yàn)，要作擴(kuò)口、壓扁試驗(yàn)。鋼管以熱處理狀態(tài)交貨。對(duì)成品鋼管顯微組織、晶粒度、脫碳層也有要求。 地質(zhì)鉆探以以及石油鉆控用無縫鋼管；為探明地下巖層結(jié)構(gòu)、地下水、石油、天然氣以以及礦產(chǎn)資源情況，利用鉆機(jī)打井。石油、天然氣開采更離不開打井，地質(zhì)鉆控用石油鉆探用無縫鋼管是鉆井的主要器材，主要包括巖芯外管、巖芯內(nèi)管、套管、鉆桿等。由于鉆探用管要深入到幾千米地層深度工作，工作環(huán)境極為復(fù)雜，鉆桿承受拉、壓、彎曲、扭轉(zhuǎn)和不均衡沖擊載荷等應(yīng)力作用，還要受到泥漿、巖石磨損，要求管材必須具有足夠的強(qiáng)度、硬度、耐磨性和沖擊韌性，鋼管用鋼用“DZ”（地質(zhì)的漢語拼音字頭）加數(shù)字一代表鋼屈服點(diǎn)表示，常用的鋼號(hào)有DZ45的45MnB、50Mn；DZ50的40Mn2、40Mn2Si；DZ55的40Mn2Mo、40MnVB；DZ60的40MnMoB、DZ65的27MnMoVB。鋼管都以熱處理狀態(tài)交貨。 石油裂化管：用于石油煉廠的爐管、熱交換器管和管道用無縫管。常用優(yōu)質(zhì)碳素鋼（10、20）、合金鋼（12CrMo、15CrMo）、耐熱鋼（12Cr2Mo、15Cr5Mo）、不銹鋼（1Cr18Ni9、1Cr18Ni9Ti）制造。鋼管除得證化學(xué)成分和各種機(jī)械性能外，還要保證水壓、壓扁、擴(kuò)口等試驗(yàn)，以以及表面質(zhì)量和無損檢驗(yàn)。鋼管在熱處理狀態(tài)下交貨。 不銹鋼管：用各種不銹鋼熱軋，冷軋的不銹鋼管，經(jīng)常使用于石油、化工設(shè)備管道和各種用途的不銹鋼結(jié)構(gòu)零件，除應(yīng)保證化學(xué)成分和機(jī)械性能，凡用作承受流體壓力的鋼管要保證水壓試驗(yàn)合格。各種專用鋼管要按規(guī)定保證條件。

20#的鋼材和304材質(zhì)的鋼管焊接用哪種焊條最合適

看焊接工藝要求，一般J422就可以了。成本低、性能優(yōu)、成型好、易操作。前提要高溫烘烤。

鍋爐用鋼的焊接，焊條的選用是鋼的牌號(hào)即強(qiáng)度等級(jí)來選用的。

只要明確了鋼的強(qiáng)度等級(jí)，挑選對(duì)應(yīng)強(qiáng)度的結(jié)構(gòu)鋼焊條就可以了。

鍋爐鋼牌號(hào)20g，其強(qiáng)度相當(dāng)于結(jié)構(gòu)鋼牌號(hào)Q235，對(duì)應(yīng)挑選的焊條牌號(hào)為E4303(J422),或E4315(J427)。

擴(kuò)展資料

鍋爐鋼屬于國家戰(zhàn)略性產(chǎn)品，研發(fā)周期長，在產(chǎn)品進(jìn)入市場前需要長時(shí)試驗(yàn)，需要長期的資金支持。一個(gè)鍋爐鋼新鋼號(hào)從研發(fā)到成功應(yīng)用需要至少10年時(shí)間。仿制成熟鍋爐鋼種或在成熟鋼種基礎(chǔ)上進(jìn)行微小改進(jìn)可節(jié)約時(shí)間，但也需要3～5年的時(shí)間。

值得指出的一個(gè)問題是在仿制成熟鍋爐鋼時(shí)，僅僅AE規(guī)范是遠(yuǎn)遠(yuǎn)不夠的。因?yàn)锳E規(guī)范中提供的只是一個(gè)較寬泛的化學(xué)成分和熱處理區(qū)間，不是控制范圍。

關(guān)鍵的問題在于按照AE規(guī)范生產(chǎn)的鍋爐鋼管不能滿足鍋爐建設(shè)的設(shè)計(jì)要求，關(guān)于這 點(diǎn)鋼鐵研究總院等單位在長期的實(shí)驗(yàn)工作和生產(chǎn)實(shí)踐中已經(jīng)積累了大量經(jīng)驗(yàn)。

日本和歐洲有大量的關(guān)于鍋爐鋼的專利申報(bào)和批準(zhǔn)，這些專利中的絕大部分存在化學(xué)成分過于寬泛和處理工藝過于模糊問題，這些專利資料只能是起到參考的作用j我國有長期從事鍋爐鋼研究的歷史和隊(duì)伍，但在先進(jìn)鍋爐鋼研究方面才剛剛起步。

百度百科-鋼材牌號(hào)

20號(hào)鋼和Q235的區(qū)別

20鋼就是普通的低碳鋼，304是常用的奧氏體不銹鋼，它們焊接的話，選用E308這類焊條就可以了。焊接工藝也沒有特別需要注意的，這2個(gè)材料的可焊性還是很好的。

望采納，謝謝。

1、化學(xué)成分不同：

Q235

Q235分A、B、C、D四級(jí)(GB/T 700-2006)

Q235A級(jí)含 C 0.14-0.22% Mn 0.30-0.65% Si ≤0.30% S ≤0.050 P ≤0.045

Q235B級(jí)含 C 0.12-0.20% Mn 0.30-0.70% Si ≤0.30% S ≤0.045 P ≤0.045（經(jīng)需方同意，碳含量可不大于0.22%）

Q235C級(jí)含 C ≤0.18% Mn 0.35-0.80% Si ≤0.30% S ≤0.040 P ≤0.040

Q235D級(jí)含 C ≤0.17% Mn 0.35-0.80% Si ≤0.30% S ≤0.035 P ≤0.035

20號(hào)鋼來說就不一樣了。

2、機(jī)械性能不同：

Q235

密度：7.85g/cm^3

彈性模量（E/Gpa）：200~210

泊松比（ν）：0.25~0.33

抗拉強(qiáng)度（σb/MPa）：370-500

屈服強(qiáng)度（厚度或直徑小于等于16mm）：235

伸長率（δ5/%）：

≥26（a≤16mm）

≥25（a>16-40mm）

≥24（a>40-60mm）

≥23（a>60-100mm）

≥22（a>100-150mm）

≥21（a>150mm）

其中 a 為鋼材厚度或直徑。

在板材里，是最普通的材質(zhì)，屬普板系列。過去的一種叫法為：A3。

20號(hào)鋼?該鋼屬于優(yōu)質(zhì)低碳碳素鋼，冷擠壓、滲碳淬硬鋼。該鋼強(qiáng)度低，韌性、塑性和焊接性均好?？估瓘?qiáng)度為253-500MPa，伸長率≥24%。

3、適用范圍不同：

Q235大量應(yīng)用于建筑以以及工程結(jié)構(gòu)。用以鋼筋或建造廠房房架、高壓輸電鐵塔、橋梁、車輛、鍋爐、容器、船舶等，也大量用作對(duì)性能要求不太高的機(jī)械零件。C、D級(jí)鋼還可作某些專業(yè)用鋼使用。

20號(hào)鋼適用于制造汽車、拖拉機(jī)以以及一般機(jī)械制造業(yè)中建造不太重要的中小型滲碳碳氮共滲等零件，如汽車上的手剎蹄片、杠桿軸、變速箱速叉、傳動(dòng)被動(dòng)齒輪以以及拖拉機(jī)上凸輪軸、懸掛均衡器軸、均衡器內(nèi)外襯套等。

百度百科-Q235

百度百科-20號(hào)鋼

非常高興能與大家分享這些有關(guān)“焊接鋼管有20號(hào)鋼的嗎”的信息。在今天的討論中，我希望能幫助大家更全面地了解這個(gè)主題。感謝大家的參與和聆聽，希望這些信息能對(duì)大家有所幫助。
