厚壁無縫鋼管管徑尺寸大全_厚壁無縫鋼管管徑尺寸大全圖片

現在，請?jiān)试S我來為大家解答一些關于厚壁無縫鋼管管徑尺寸大全的問題，希望我的回答能夠給大家?guī)硪恍﹩⑹?。關于厚壁無縫鋼管管徑尺寸大全的討論，開始吧。

文章目錄列表:

1.無縫鋼管的管徑尺寸是多少？
2.鋼管的公稱直徑與外徑對照是怎樣的？
3.國標 無縫鋼管型號尺寸？

無縫鋼管的管徑尺寸是多少？

無縫鋼管管徑尺寸大全如下：

1、按GB1497594《不銹鋼無縫鋼管》規定，鋼管一般來說長度熱軋鋼管1、5至10m，熱擠壓鋼管等于和大于1m。冷拔軋鋼管壁厚0、5至1mm者，1、0至7m；壁厚大于1mm者，1、5～8m。

2、熱軋熱擠壓無縫鋼管的直徑54至480mm共45種；壁厚4、5至45mm共36種。冷拔鋼管的直徑6至200mm共65種；壁厚0、5至21mm共39種。

3、直道允許深度。熱軋、熱擠壓鋼管、直徑小于和等于140mm的不大于公稱壁厚的5%，深度不大于0、5mm；冷拔鋼管不大于公稱壁厚的4%，深度不大于0、3mm。

冷軋管的優點

冷軋無縫鋼管的主要優點是斷面減縮率大，特別是減壁能力強。對碳鋼一次軋制的斷面減縮率可達80%至83%，合金鋼可達72%至75%。其主要缺點是工具更換困難。冷軋法除了直接用于生產一部分精度較高的冷軋管以外，往往與冷拔法聯合使用，為冷拔開坯。

這樣既能充分發揮冷軋的減壁能力，又能巧妙地利用冷拔工具易于更換的優點，有利于提高生產率、擴大產品生產范圍和提高鋼管表面質量。

鋼管的公稱直徑與外徑對照是怎樣的？

1、無縫鋼管的表示為外徑×壁厚，這是因?yàn)闊o縫鋼管的壁厚規格很多，例如外徑300的無縫鋼管的國標壁厚有7.5，8，8.5，9------22共23個規格。

2、dn一般用來表示pvc管、鑄鐵管、鋼塑復合管、鍍鋅鋼管，其意思為英文公稱直徑的縮寫，dn后面的數字為公稱直徑，既不代表外徑、也不代表內徑，可近似地理解為“平均直徑”，是不能用來計算或比較尺寸的。

3、dn300的焊管外徑為323.9，標準壁厚有3.96、4.57、9.53、12.7共四種。

擴展資料：

國標無縫鋼管規格表 直徑 厚度 管重/米 直徑 厚度 管重/米 159 4 15.29 820 10 199.75 5 18.99 12 239.1 6 22.64 14 278.26 219 4 21.21 920...?

一般結構用無縫鋼管：（GB/T8162-1999） 無縫管規格在外徑16--610 壁厚為2.5--45?

無縫鋼管合金管 輸送流體用無縫鋼管：（GB/T8163-1999） 低中壓鍋爐用無縫鋼管：（GB/T3087-1999）?

一般的無縫鋼管的生產工藝可以分為冷拔與熱軋兩種，冷軋無縫鋼管的生產流程一般要比熱軋要復雜，管坯要進行三輥連軋，擠壓后要進行定徑測試，表面沒有響應裂紋后圓管要經過割機進行切割，切割成長度約一米的坯料。

百度百科-厚壁無縫鋼管

國標 無縫鋼管型號尺寸？

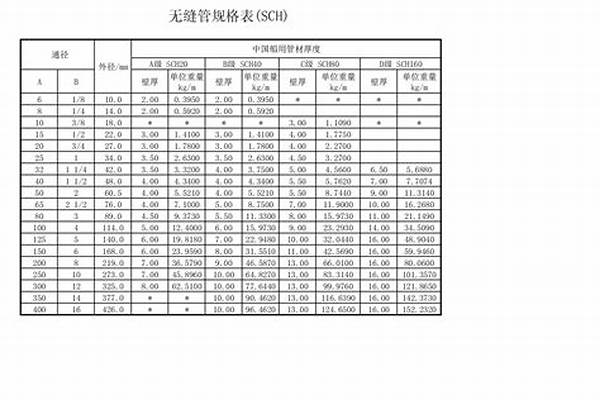

無縫鋼管公稱直徑與外徑對照表如下圖：

一般的無縫鋼管的生產工藝可以分為冷軋與熱軋兩種，外觀上冷軋無縫鋼管要短于熱軋無縫鋼管，冷軋無縫鋼管的壁厚一般比熱軋無縫鋼管要小。但是表面看起來比厚壁無縫鋼管更加明亮。表面沒有太多的粗糙，口徑也沒有太多的毛刺。

冷軋管的公稱直徑為200 mm，熱軋管的公稱直徑為600 mm。

擴展資料：

1、公稱通徑是管路系統中所有管路附件用數字表示的尺寸，公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。

公稱通徑用字母“DN”后面緊跟一個數字標志。這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之和的平均值當作管徑稱呼。

2、為了使鋼管、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。

其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，使用性能同有縫管。

百度百科-鋼管公稱直徑

規格外徑mm壁厚mm最小壁厚mm焊管（6米定尺）鍍鋅管(6米定尺） \0d\米重kg根重kg米重kg根重kg \0d\公稱內徑英寸 \0d\DN151/221.32.82.451.287.681.3578.14 \0d\DN203/426.92.82.451.669.961.7610.56 \0d\DN25133.73.22.82.4114.462.55415.32 \0d\DN321.2542.43.53.063.3620.163.5621.36 \0d\DN401.548.33.53.063.8723.224.1024.60 \0d\DN50260.33.83.3255.2931.745.60733.64 \0d\DN652.576.14.03.57.1142.667.53645.21 \0d\DN80388.94.0 8.3850.288.8853.28 \0d\DN1004114.34.0 10.8865.2811.5369.18 \0d\DN12551404.5 15.0490.2415.94298.65 \0d\DN1506168.34.5 18.18109.0819.27115.62 \0d\DN2008219.1 6.0\0d\（焊管）\0d\ 31.53189.18 \0d\DN2008219.1 6.5\0d\（熱鍍鋅） 36.12216.72 \0d\\0d\鍍鋅鋼管常用規格\0d\公稱口徑外徑壁厚鍍鋅管壁黑鐵管增加的重量系數\0d\MMMMMM普通鋼管加厚鋼管\0d\610.021.0641.059\0d\813.52.751.0561.046\0d\1017.03.501.0561.046\0d\1521.33.151.0471.039\0d\2026.83.401.0461.039\0d\2533.54.251.0391.032\0d\3242.35.151.0391.032\0d\4048.04.001.0361.030\0d\5060.05.001.0361.028\0d\6575.55.251.0341.028\0d\8088.54.251.0321.027\0d\100114.07.001.0321.026\0d\125140.07.501.0281.023\0d\150165.07.501.0281.023\0d\說明：W=C*[0.02466*(D-S)*S] \0d\ W--鍍鋅管每米重量：kg/m\0d\ C--鍍鋅管比黑鐵管增加的重量系數\0d\ D--黑鐵管的外徑\0d\ S--黑鐵管的壁厚\0d\\0d\W=0.02466*S*(公稱外徑-S)\0d\鍍鋅鋼管每米重量=0.02466壁厚（外徑-壁厚）X1.06\0d\鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3\0d\\0d\鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 尺寸單位取米（M）,則計算的重量結果為公斤（Kg） \0d\鋼的密度為： 7.85g/cm3 \0d\鋼材理論重量計算 \0d\鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為： \0d\W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000 \0d\各種鋼材理論重量計算公式如下： \0d\名稱（單位） \0d\計算公式 符號使用性能 計算舉例 \0d\圓鋼 盤條（kg/m） \0d\W= 0.006165 ×d×d \0d\d = 直徑mm \0d\直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \0d\螺紋鋼（kg/m） \0d\W= 0.00617 ×d×d \0d\d= 斷面直徑mm \0d\斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \0d\方鋼（kg/m） \0d\W= 0.00785 ×a ×a \0d\a= 邊寬mm \0d\邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \0d\扁鋼 \0d\（kg/m） \0d\W= 0.00785 ×b ×d \0d\b= 邊寬mm \0d\d= 厚mm \0d\邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \0d\六角鋼 \0d\（kg/m） \0d\W= 0.006798 ×s×s \0d\s= 對邊距離mm \0d\對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg \0d\八角鋼 \0d\（kg/m） \0d\W= 0.0065 ×s ×s \0d\s= 對邊距離mm \0d\對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \0d\等邊角鋼 \0d\（kg/m） \0d\= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）] \0d\b= 邊寬 \0d\d= 邊厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg \0d\不等邊角鋼 \0d\（kg/m） \0d\W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）] \0d\B= 長邊寬 \0d\b= 短邊寬 \0d\d= 邊厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg\0d\槽鋼 \0d\（kg/m） \0d\W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）] \0d\h= 高 \0d\b= 腿長 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg \0d\工字鋼（kg/m） \0d\W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）] \0d\h= 高 \0d\b= 腿長 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg \0d\鋼板（kg/m2） \0d\W= 7.85 ×d \0d\d= 厚 \0d\厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \0d\鋼管（包括無縫鋼管以以及焊接鋼管（kg/m） \0d\W= 0.02466 ×S （D – S ） \0d\D= 外徑 \0d\S= 壁厚 \0d\外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg贊同8| 評論

好了，關于“厚壁無縫鋼管管徑尺寸大全”的話題就講到這里了。希望大家能夠?qū)Α昂癖跓o縫鋼管管徑尺寸大全”有更深入的了解，并且從我的回答中得到一些啟示。
