20鋼管規格/a_20鋼管規格尺寸表

好久不見了，今天我想和大家探討一下關于“20鋼管規格/a”的話題。如果你對這個領域還不太了解，那么這篇文章就是為你準備的，讓我們一起來學習一下吧。

文章目錄列表:

1.鋼管規格的表示方法
2.鍍鋅鋼管各規格標準外徑

鋼管規格的表示方法

鋼管規格表示方法是外徑乘以壁厚。

一般來說，管子的直徑可分為外徑(De)、內徑(D)、公稱直徑(DN)。 DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。

擴展資料

具有空心截面，其長度遠大于直徑或周長的鋼材。按截面形狀分為圓形、方形、矩形和異形鋼管。按材質分為碳素結構鋼鋼管、低合金結構鋼鋼管、合金鋼鋼管和復合鋼管，按用途分為輸送管道用、工程結構用、熱工設備用、石油化工工業用、機械制造用、地質鉆探用、高壓設備用鋼管等。

按生產工藝分為無縫鋼管和焊接鋼管，其中無縫鋼管又分熱軋和冷軋(拔)兩種，焊接鋼管又分直縫焊接鋼管和螺旋縫焊接鋼管。

鋼管尺寸分類：

A、公稱尺寸：是標準中規定的名義尺寸，是用戶和生產企業希望得到的理想尺寸，也是合同中注明的訂貨尺寸。

B、實際尺寸：是生產過程中所得到的實際尺寸，該尺寸往往大于或小于公稱尺寸。這種大于或小于公稱尺寸的現象稱為偏差。

C、米重：每米重量=0.02466*壁厚*（外徑-壁厚）。

百度百科-鋼管

鍍鋅鋼管各規格標準外徑

一、尺寸

把1英寸分成8等分；

1/8?1/4?3/8?1/2?5/8?3/4?7/8英寸。

相當于通常說的1分管到7分管

更小的尺寸用1/16、1/32、1/64來表示，單位還是英寸。如果分母和分子能夠約分（如分子是2、4、8、16、32）就應該約分。

英寸的表示是在右上角打上兩撇，如1/2"

如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。DN15的水管就是英制1/2"的水管，也是解放前的4分水管。如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、標準：

有英制標準和國際標準兩種。

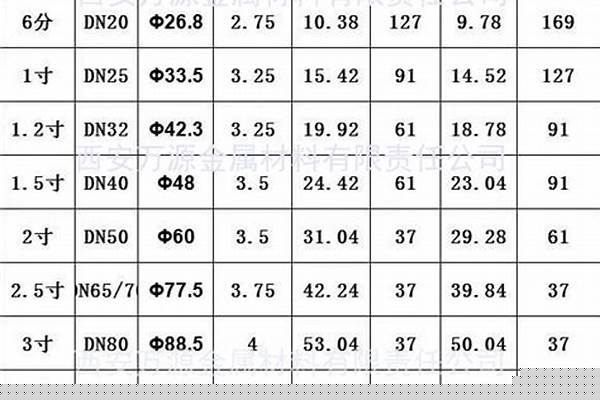

鋼管規格表

三、材質：

材質就有很多，根據不同的需要。1、塑料管：

有PVC、UPVC、PPR、PPR穩態塑鋁合金、鋁塑管、玻紋管、PE管等。2、金屬管：

鍍鋅管、不銹鋼管、不銹鋼襯塑管、薄壁不銹鋼管、鍍鋅襯塑管、銅管、鑄鐵管等。我國水管的規格均采用我國法定單位的公稱直徑來標稱的。如DN20，就是表示公稱直徑20毫米的鍍鋅水管。鍍鋅水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你說的幾分幾分的名稱，是解放前我國落后，沒有自己的規格和單位，就沿用了英國的單位。英國的單位是：1英尺=12英寸1英寸=1000英絲。其中水管的規格是英寸的分?jǐn)?shù)，剛好是把一英寸分成了八份就好表示水管的規格，就創造了一個英分的單位。其實沒有英分這個單位，而是用分?jǐn)?shù)帶上英寸來表示1英寸以下的尺寸。

把英寸分成8分，應該是這樣說：1/8英寸1/43/81/25/83/47/8

相當于常說的1分到7分,更小的尺寸用1/16、1/32、1/64來表示，單位還是英寸。如果分母和分子能夠約分，如分子是2、4、8、16、32時如果能夠約分，就應該約分。

英寸的表示是在右上角打上兩撇，如1/2"

如DN25的水管就是英制1"的水管，也是解放前的8分水管。DN15的水管就是英制1/2"的水管，也是解放前的4分水管。如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

尺寸術語

尺寸

A、公稱尺寸：是標準中規定的名義尺寸，是用戶和生產企業希望得到的理想尺寸，也是合同中注明的訂貨尺寸。

B、實際尺寸：是生產過程中所得到的實際尺寸，該尺寸往往大于或小于公稱尺寸。這種大于或小于公稱尺寸的現象稱為偏差。

C、米重：每米重量=0.02466*壁厚*（外徑-壁厚）

偏差和公差

A、偏差：在生產過程中，由于實際尺寸難于達到公稱尺寸要求，即往往大于或小于公稱尺寸，所以標準中規定了實際尺寸與公稱尺寸之間允許有一差值。差值為正值的叫正偏差，差值為負值的叫負偏差。

B、公差：標準中規定的正、負偏差值絕對值之和叫做公差，亦叫"公差帶"。

偏差是有方向性的，即以"正"或"負"表示；公差是沒有方向性的，因此，把偏差值稱為"正公差"或"負公差"的叫法是錯誤的。

交貨長度

交貨長度又稱用戶要求長度或合同長度。標準中對交貨長度有以下幾種規定：

A、通常長度（又稱非定尺長度）：凡長度在標準規定的長度范圍內而且無固定長度要求的，均稱為通常長度。例如結構管標準規定：熱軋（擠壓、擴）鋼管3000mm～12000mm；冷拔（軋）鋼管2000mmm～10500mm。

B、定尺長度：定尺長度應在通常長度范圍內，是合同中要求的某一固定長度尺寸。但實際操作中都切出絕對定尺長度是不大可能的，因此標準中對定尺長度規定了允許的正偏差值。

以結構管標準為：

生產定尺長度管比通常長度管的成材率下降幅度較大，生產企業提出加價要求是合理的。加價幅度各企業不盡一致，一般為基價基礎上加價10%左右。

C、倍尺長度：倍尺長度應在通常長度范圍內，合同中應注明單倍尺長度及構成總長度的倍數（例如3000mm×3，即3000mm的3倍數，總長為9000mm）。實際操作中，應在總長度的基礎上加上允許正偏差20mm，再加上每個單倍尺長度應留切口余量。以結構管為例，規定留切口余量：外徑≤159mm為5～10mm；外徑>159mm為10～15mm。

若標準中無倍尺長度偏差及切割余量規定時，應由供需雙方協商并在合同中注明。倍尺長度同定尺長度一樣，會給生產企業帶來成材率大幅度降低，因此生產企業提出加價是合理的，其加價幅度同定尺長度加價幅度基本相同。

D、范圍長度：范圍長度在通常長度范圍內，當用戶要求其中某一固定范圍長度時，需在合同中注明。

例如：通常長度為3000～12000mm，而范圍定尺長度為6000～8000mm或8000～10000mm。

可見，范圍長度比定尺和倍尺長度要求寬松，但比通常長度加嚴很多，也會給生產企業帶來成材率的降低。因此生產企業提出加價是有道理的，其加價幅度一般在基價上加價4%左右。

壁厚不均

鋼管壁厚不可能各處相同，在其橫截面及縱向管體上客觀存在壁厚不等現象，即壁厚不均。為了控制這種不均勻性，在有的鋼管標準中規定了壁厚不均的允許指標，一般規定不超過壁厚公差的80%（經供需雙方協商后執行）。

橢圓度

在圓形鋼管的橫截面上存在著外徑不等的現象，即存在著不一定互相垂直的最大外徑和最小外徑，則最大外徑與最小外徑之差即為橢圓度（或不圓度）。為了控制橢圓度，有的鋼管標準中規定了橢圓度的允許指標，一般規定為不超過外徑公差的80%（經供需雙方協商后執行）。

彎曲度

鋼管在長度方向上呈曲線狀，用數字表示出其曲線度即叫彎曲度。標準中規定的彎曲度一般分為如下兩種：

A、局部彎曲度：用一米長直尺靠量在鋼管的最大彎曲處，測其弦高，即為局部彎曲度數值，其單位為mm/m，表示方法如2.5mm/m。此種方法也適用于管端部彎曲度。

B、全長總彎曲度：用一根細繩，從管的兩端拉緊，測量鋼管彎曲處最大弦高，然后換算成長度（以米計）的百分?jǐn)?shù)，即為鋼管長度方向的全長彎曲度。

例如：鋼管長度為8m，測得最大弦高30mm,則該管全長彎曲度應為：

0.03÷8m×100%=0.375%

尺寸超差

尺寸超差或叫尺寸超出標準的允許偏差。此處的"尺寸"主要指鋼管的外徑和壁厚。通常有人把尺寸超差習慣叫"公差出格"，這種把偏差和公差等同起來的叫法是不嚴密的，應叫"偏差出格"。此處的偏差可能是"正"的，也可能是"負"的，很少在同一批鋼管中出現"正、負"偏差均出格的現象。

注：計算常用型材理論重量計算公式：

m=F×L×ρ

m—質量Kg；F—斷面積m2/m；L—長度m；ρ—密度*Kg/m3

☆其中：F斷面積計算方法：

1、方鋼F=a2

2、鋼管F=3.1416×$（D-$）D—直徑$—厚度

3、鋼板、扁鋼F=a×$a—寬度

1、DN15型號外徑為21.3mm

2、DN20型號外徑為26.9mm

3、DN25型號外徑為33.7mm

4、DN32型號外徑42.mm

5、DN40型號外徑為48.3mm

6、DN50型號外徑為60 mm

7、DN65型號外徑為76.1mm

8、DN80型號外徑為88.9mm

9、DN100型號外徑為114.3mm

10、DN125型號外徑為140mm

11、DN150型號外徑為168.3mm

12、DN200型號外徑為219.1mm。

擴展資料

熱鍍鋅鋼管廣泛應用于建筑、機械、煤礦、化工、電力、鐵道車輛、汽車工業、公路、橋梁、集裝箱、體育設施、農業機械、石油機械、探礦機械等制造工業。

鍍鋅鋼管表面有熱浸鍍或電鍍鋅層的焊接鋼管。鍍鋅可增加鋼管的抗腐蝕能力，延長使用壽命。鍍鋅管的用途很廣，除作輸水、煤氣、油等一般低壓力流體的管線管外，還用作石油工業特別是海洋油田的油井管、輸油管，化工焦化設備的油加熱器、冷凝冷卻器、煤餾洗油交換器用管，以及棧橋管樁、礦山坑道的支撐架用管等。

百度百科-鍍鋅鋼管

好了，今天我們就此結束對“20鋼管規格/a”的講解。希望您已經對這個主題有了更深入的認識和理解。如果您有任何問題或需要進一步的信息，請隨時告訴我，我將竭誠為您服務。
